1. 電力電纜線路概述

電力電纜線路構成---
a、 電纜本體（一般簡稱電纜）
b、 附件--中心接頭（要害點在于康復電纜本體結構 ）
終端頭（戶內式、野外式、插拔式）
c、 其他裝置器件（橋架、穿管、放火資料等）

電纜輸電特色：高壓輸電導線經過固體絕緣體阻隔后被關閉在接地的金屬屏蔽內部。
架空輸電特色：高壓輸電導線經過空氣絕緣體阻隔，大地為地電極）

2. 電力電纜本體根本結構及各組成部分的效果和特色（以最常用的交聯聚乙烯電纜為例)

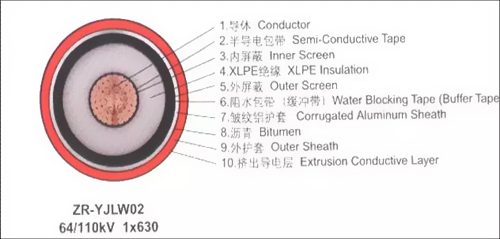

交聯聚乙烯電纜結構圖

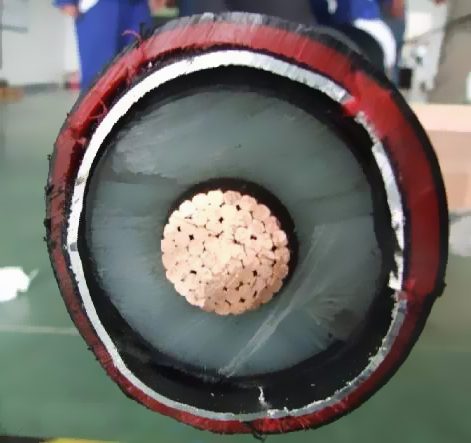

交聯聚乙烯電纜

導體
導體是供給負荷電流的通路。其首要技能指標和要求：
1）導體截面和直流電阻：因?yàn)殡娏鹘?jīng)過導體時因?qū)w存在電阻而會產生熱，因而，要根據運送電流量挑選適宜的導體截面，其直流電阻應契合規定值，以滿意電纜運轉時的熱安穩要求。
2）導體結構：導體也是電纜作業時的高壓電極，并且其外表電場強度最大，假如部分有毛刺則該處的電場強度會更大。因而，規劃和出產中以及運用部分在制造接頭的導體銜接時，要處理的首要技能問題之一便是力求使導體外表盡量做到潤滑圓整無毛刺，以改進導體外表電場散布。

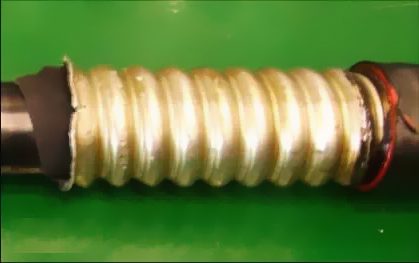

金屬屏蔽
金屬屏蔽的效果：
1）構成作業電場的低壓電極，當部分有毛刺時也會構成電場強度很大的狀況，因而，也要力求使導體外表盡量做到潤滑圓整無毛刺。
2）供給電容電流及毛病電流的通路，因而也有必定的截面要求。


半導電屏蔽層
半導電屏蔽層是中高壓電纜選用的一項改進金屬電極外表電場散布，一起前進絕緣外表耐電強度的重要技能措施。
1）首要替代導體構成了潤滑圓整的外表，大大改進了外表電場散布，
2）一起，能與絕緣嚴密觸摸，克服了絕緣與金屬無法嚴密觸摸而產氣憤隙的缺點，而把氣隙屏蔽在作業場強之外。


絕緣
絕緣是將高壓電極與地電極牢靠阻隔的要害結構。
1）接受作業電壓及各種過電壓長時間效果，因而其耐電強度及長時間安穩 功能是確保整個電纜完結輸電使命的最重要部分。
2）能耐受發熱導體的熱效果而堅持應有的耐電強度。
電纜技能的前進首要由絕緣技能的前進所決議。從出產到運轉，絕大部分實驗丈量項目都是針對監測絕緣的各種功能為意圖的。


護層
護層是維護絕緣和整個電纜正常牢靠作業的重要確保。
針對各種環境運用條件規劃有相應的護層結構。首要是機械維護（縱向、徑向的外力效果），防水、防火、防腐蝕、防生物等。能夠根據需要進 行各種組合。
